−20…1800 °C
标准量程（编号表）
最高 120:1
距离系数
10 ms
响应时间（IN / SI）
IP65
NEMA-4，不锈钢外壳
5 线 · RS485
标配 1.5 m 线缆
主要特点
安装简单，集成方便
不锈钢外壳
不锈钢外壳，光学镜头可靠；多数型号 M18×1 螺纹（IR：圆饼外壳，M20×1）。
多种波长
8–14 µm（IL / IR / LT）、1.6 µm（IN）和 1.0 µm（SI）。
IP65（NEMA-4）
外壳防护等级 IP65（NEMA-4），适用于工业现场。
测温范围宽
编号表量程跨型号覆盖 −20 °C 至 1800 °C；量程可出厂定制。
数字输出选件
HCLT485 直接提供 RS485 Modbus RTU。
高温型号响应快
IN / SI 响应时间 10 ms；IL / IR / LT 典型 150 ms。
技术参数
型号与参数
取自现行常用标准产品编号表，按波长、量程和光学选择。
| 型号 | IL | IR | LT | IN | SI |
|---|---|---|---|---|---|
| 波长 | 8–14 µm | 8–14 µm | 8–14 µm | 1.6 µm | 1.0 µm |
| 测温范围（°C） | −20–600 | 0–500 | −20–800 | 300–800 400–1200 500–1600 600–1800 | 700–1700 |
| 距离系数（D:S） | 15:1 | 20:1 | 30:1 | 80:1 | 120:1 |
| 响应时间 | 150 ms | 150 ms | 150 ms | 10 ms | 10 ms |
| 外形 | 不锈钢，M18×1 | 圆饼外壳，M20×1 | 不锈钢，M18×1 | 不锈钢，M18×1 | 不锈钢，M18×1 |
左右滑动可查看全部型号 →
型号与量程取自现行常用标准产品编号表；IN 列出四档常用量程。IL / IR / LT 的距离系数取自编号描述；IN / SI 光学取自系列规格书。标配线缆 1.5 m，5 线输出。
测量性能
| 系统精度 | ±1% 或 ±2 °C，取较大值（环境温度 23 ±5 °C） |
|---|---|
| 重复性 | ±0.5% 或 ±1 °C，取较大值（环境温度 23 ±5 °C） |
| 分辨率 | 0.5 °C |
| 信号处理 | 发射率、平均时间、峰值保持、输出温度范围（出厂设定，或通过适配器/软件调整） |
环境与机械参数
| 防护等级 | IP65（NEMA-4） |
|---|---|
| 工作环境温度 | 0–60 °C |
| 存储温度 | −20–80 °C |
| 相对湿度 | 10–95%，无冷凝 |
| 重量 | ≈ 120 g |
电气参数
| 输出 | 5 线模拟输出（编号表标准型号）；HCLT485 提供 RS485 Modbus RTU |
|---|---|
| 供电（典型） | 12–24 VDC（4–20 mA / HCLT485 等见规格书） |
| 线缆 | 标配 1.5 m，可定制长度 |
HCLT485 – RS485 型号
| 光谱范围 | 8–14 µm |
|---|---|
| 测温范围 | 0–500 °C / −20–800 °C |
| 光学分辨率 | 30:1 |
| 输出 | RS485，Modbus RTU |
| 供电电源 | 5–24 VDC |
光学特性

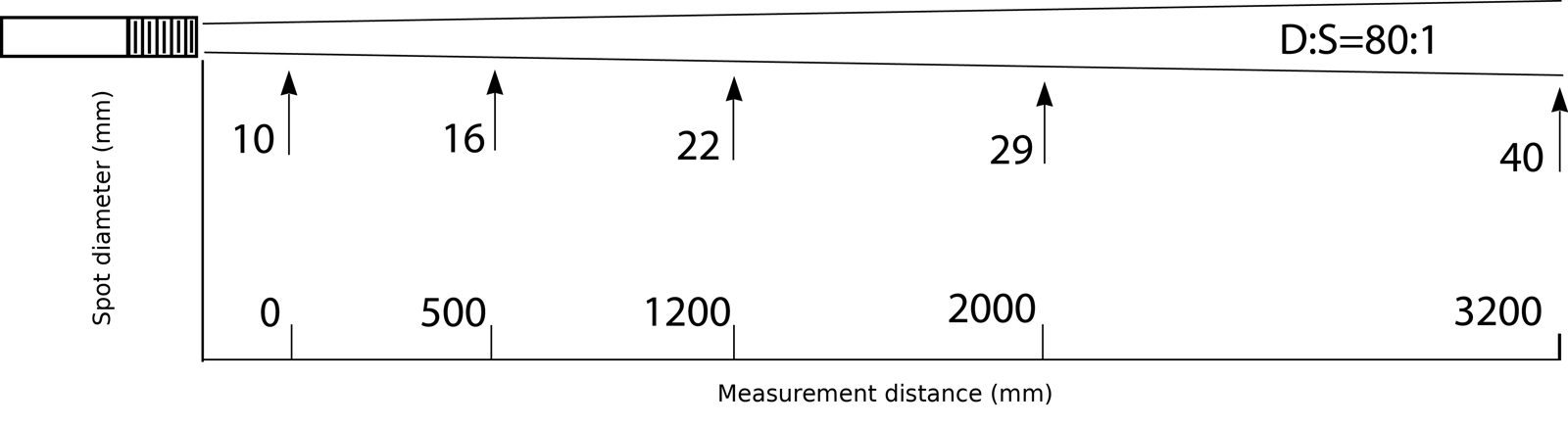

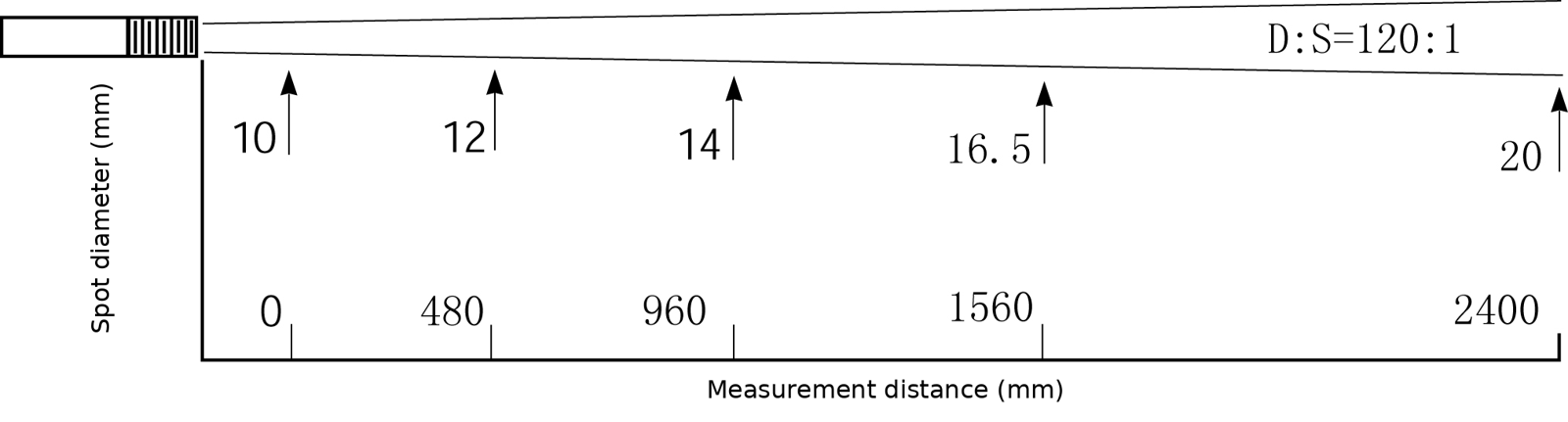

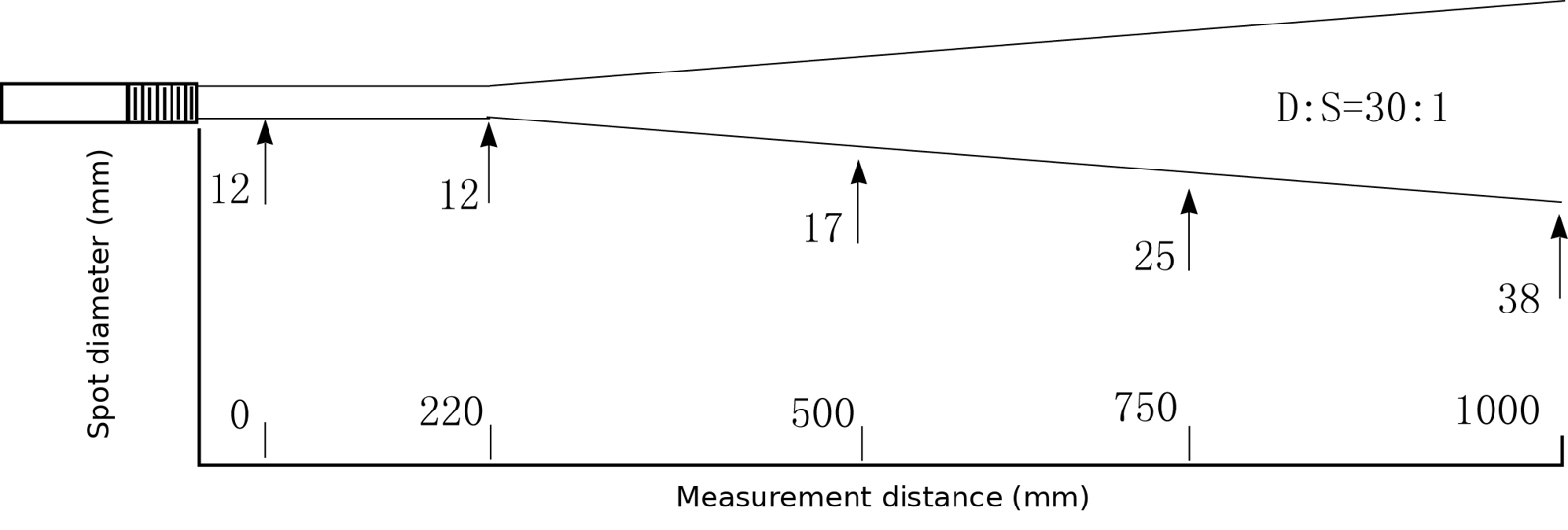

距离系数（光学分辨率）
为保证测量准确，被测目标应大于测量光斑。
外形尺寸

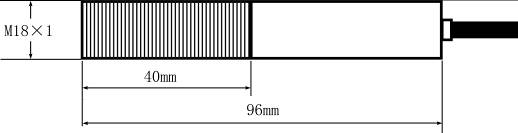

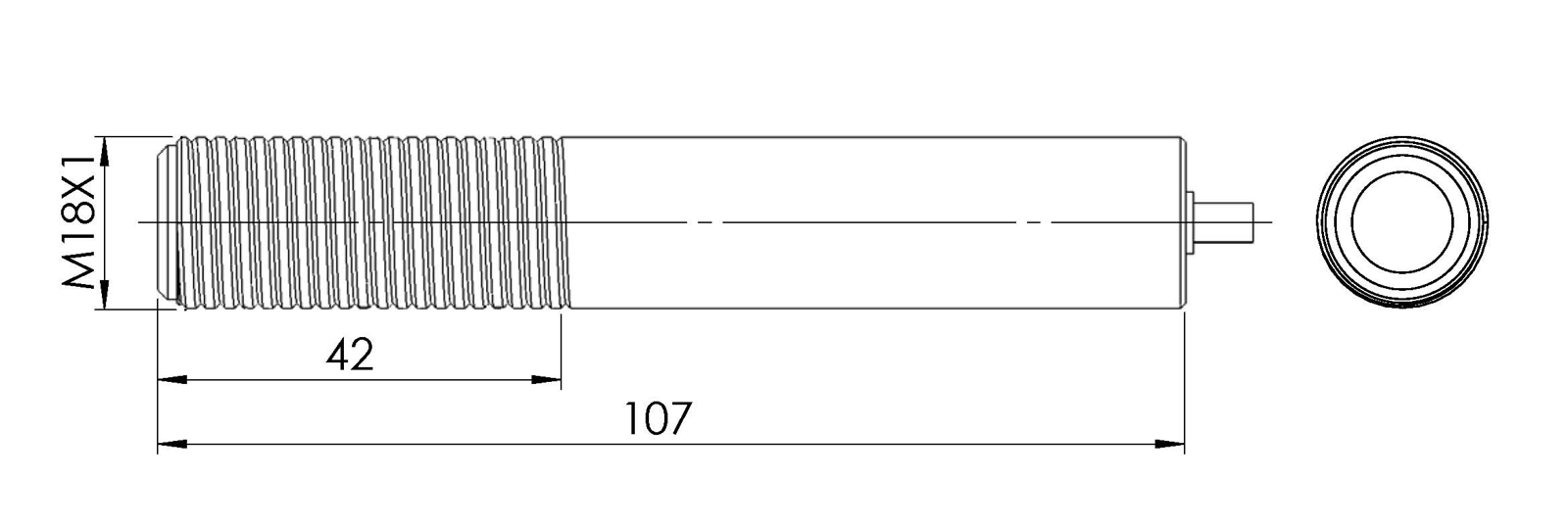

尺寸图
多数 HC 型号为 Ø18 不锈钢壳体、M18×1 螺纹。尺寸单位：mm。
输出与接线
输出方式与接线
可选输出
- 5 线模拟输出 — 编号表标准型号，1.5 m 线缆
- 两线制 4–20 mA — 部分型号
- RS485 Modbus RTU — HCLT485，5–24 VDC
HCLT485 线缆颜色定义
| 线色 | 功能 |
|---|---|
| 红 | 电源 +（5–24 VDC） |
| 黑 | 电源 − |
| 白 | RS485 + |
| 棕 | RS485 − |
| 透明 | 屏蔽 |
标配线缆 1.5 m，特殊长度可定制。传感器屏蔽层应可靠接地。
典型应用
HC 传感器的应用场合
IL / LT — 低温与中温
工业中低温目标：塑料、包装、纺织、食品、电力与石化等。
IN / SI — 中温与高温
热处理、加热炉、金属工艺；合适波长可透过光学玻璃和石英窗口测温。
IR — 圆饼紧凑外壳
需要 M20×1 圆饼式外壳、0–500 °C 的安装场合。
FAQ
常见问题
应该选哪个 HC 型号？
按目标温度和波长选择：IL / IR / LT（8–14 µm）用于中低温；IN（1.6 µm）和 SI（1.0 µm）用于中高温。
HC 能透过窗口测温吗？
IN 和 SI 型号可以透过光学玻璃和石英窗口测温。
有数字输出吗？
有。HCLT485 直接提供 RS485 Modbus RTU。
被测目标需要多大？
被测目标应大于测量光斑，尤其是目标或传感器可能晃动的场合。在焦点处，光斑直径 ≈ 测量距离 ÷ 距离系数（例如 LT 为 30:1，500 mm 处约 17 mm）。
供货清单
标准供货内容
- HC 传感器（含线缆，标配 1.5 m）
- 安装螺母 2 个
- 用户手册
配件

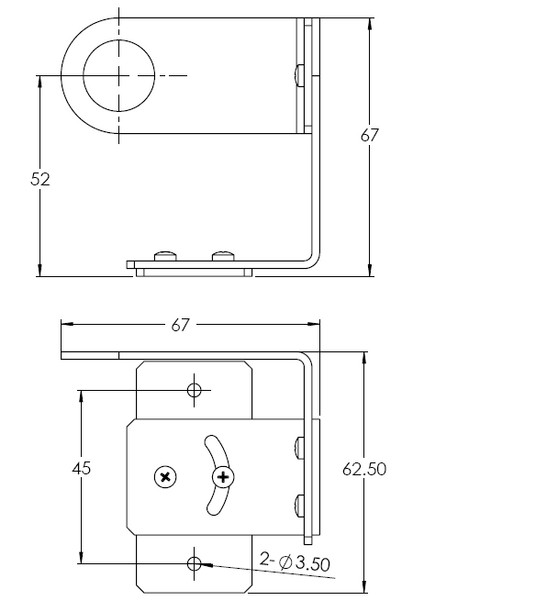

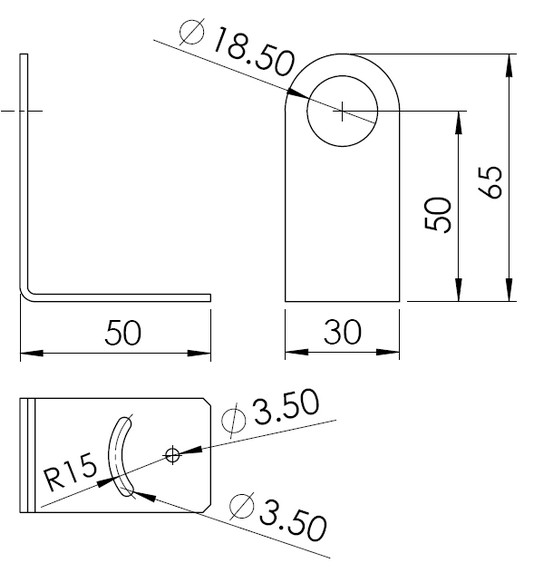

可选配件
- USB / RS485 适配器，用于软件设置（部分型号）
- 数字显示表（选购）
