0…500 °C
8–14 µm
150 ms
响应时间（95%）
IP65
铝合金外壳
最长约 650 m
布线长度（0.5 mm²）
4–20 mA
两线制，12–24 VDC
主要特点
为长距离布线而设计
两线制 4–20 mA
12–24 VDC 供电；24 VDC 时最大负载 750 Ω。
长距离布线
0.2 mm² 铜线约 250 m，0.5 mm² 约 650 m。
现场调节发射率
0.10–1.09，机身可调。
安装简单
M18×1 螺纹，可直接安装或配支架。

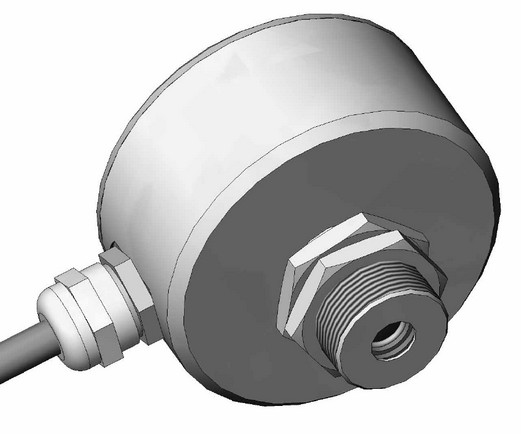

IP65 铝合金外壳
Ø59 mm 铝合金外壳，IP65（NEMA-4）。
8–14 µm，0–500 °C
适合测量室温附近及以上的目标。
技术参数
型号与参数
面向 0–500 °C 两线制应用的标准型号族。
HCIR 仍可供应。旧资料中的光学分辨率不一致，此处暂不列出——请按测量距离向我们确认。编号表中的 HC-IR 圆饼型号为 HC 系列另一 SKU。
测量性能
| 光谱范围 | 8–14 µm |
|---|---|
| 测温范围 | 0–500 °C |
| 响应时间 | 150 ms（95%） |
| 测温精度 | ±1% 或 ±2 °C，取较大值（环境温度 23 ±5 °C） |
| 重复精度 | ±0.5% 或 ±1 °C，取较大值（环境温度 23 ±5 °C） |
| 发射率 | 0.10–1.09，机身可调 |
电气参数
| 输出信号 | 4–20 mA，两线制 |
|---|---|
| 工作电源 | 12–24 VDC |
| 最大负载 | 750 Ω（24 VDC） |
环境与机械参数
| 防护等级 | IP65（NEMA-4） |
|---|---|
| 工作环境温度 | 0–60 °C |
| 存储温度 | −20–80 °C |
| 相对湿度 | 10–90%，无冷凝 |
| 外壳 | 铝合金，Ø59 mm；M18×1 安装螺纹 |
| 电缆 | 标配 1.5 m，或定制长度 |

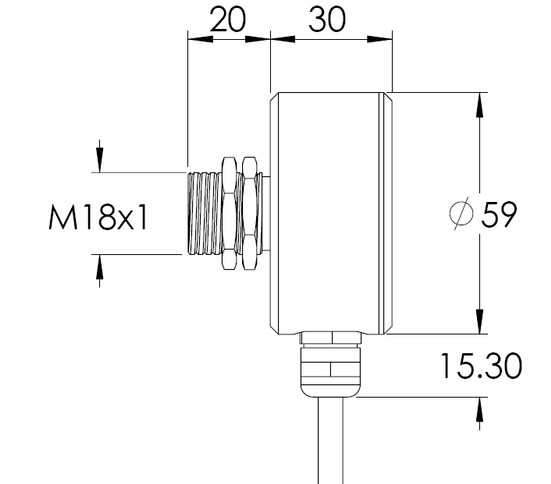

外形尺寸
尺寸图
接线
电气安装
| 线色 | 功能 |
|---|---|
| 红 | 正端（+） |
| 蓝 | 负端（−） |
| 黑 | 屏蔽 |
- 使用屏蔽双绞线。
- 铜导线：约 250 m 内用 0.2 mm²，约 650 m 内用 0.5 mm²。
- 屏蔽可靠接地；尽量远离电机和大功率电缆。
典型应用
HCIR 的应用场合
远距离安装
传感器离控制器或显示表较远——布线最长约 650 m。
强干扰环境
干扰较强的工业环境。
一般工艺监测
0–500 °C 目标的非接触监测。
FAQ
常见问题
电缆最长可以多长？
屏蔽双绞铜线：0.2 mm² 约 250 m，0.5 mm² 约 650 m。
工作环境有什么要求？
环境温度 0–60 °C，相对湿度 10–90%。保持测量通道和镜头清洁。
供货清单
标准供货内容
- HCIR 红外测温仪（含电缆）
- 固定螺母 2 件
- 用户手册
配件
可选配件
- 可调安装支架（选件）
- 二维可调安装支架（选件）
- 数字显示表（选件）
