300…2000 °C
IN 与 SI 两种版本
120:1
光学分辨率
10 ms
响应时间（95%）
125 °C
传感头环境温度
4–20 mA + 继电器
48 V / 300 mA 固态继电器
主要特点
电子部分远离高温与干扰
光纤传输
能量经光纤传输，避免测量点高温和电磁干扰。
不锈钢小探头
M18×1，长 68.5 mm；环境温度 −20–125 °C。
带 LCD 的电子盒
M45×1.5 壳体；按键设置。
4–20 mA 与报警继电器
4–20 mA，另有 48 V / 300 mA 固态继电器。
两种波长
IN（1.6 µm，300–1400 °C）和 SI（1 µm，600–2000 °C）。
环境温度报警
电子盒可设置环境温度报警。
技术参数
型号与参数
两种版本：IN（1.6 µm）和 SI（1 µm）。
| 型号 | IN | SI |
|---|---|---|
| 光谱范围 | 1.6 µm | 1 µm |
| 测温范围 | 300–1400 °C | 600–2000 °C |
| 光学分辨率 | 120:1 | 120:1 |
| 响应时间 | 10 ms（95%） | 10 ms（95%） |
| 系统精度 | ±0.5% ±2 °C | ±0.5% ±2 °C |
| 重复性 | ±0.3% ±2 °C | ±0.3% ±2 °C |
HG 仍在售；下列参数取自系列手册（未列入本次常用编号样例表）。订货时请确认型号。
测量性能
| 发射率 | 0.100–1.099，通过按键设置 |
|---|---|
| 信号处理 | 平均、峰值和谷值保持；4–20 mA 输出上下限 |
电气参数
| 供电电源 | 12–24 VDC |
|---|---|
| 模拟输出 | 4–20 mA |
| 报警输出 | 固态继电器 48 V / 300 mA，隔离 |
| 超量程信号 | 低于量程：显示 ---L，输出 < 3.8 mA · 高于量程：显示 ---H，输出 21–23 mA |
传感头 / 电子盒
| 防护等级 | IP65 / IP65 |
|---|---|
| 工作环境温度 | −20–125 °C / −10–65 °C |
| 材料 | 不锈钢 / 不锈钢 |
| 螺纹 · 长度 | M18×1 · 68.5 mm M45×1.5 · 110 mm |
光纤与电缆
| 光纤 | 标配 1 m |
|---|---|
| 电缆 | 标配 2.5 m |
| 显示 | 电子盒 LCD 显示 |
光学特性
镜头与光斑
| 标准透镜 SF | 3.5 mm @ 450 mm（D:S 120:1） |
|---|
光斑示例（光路图）：镜头处 10 mm，450 mm 处 3.5 mm，1000 mm 处 18 mm。

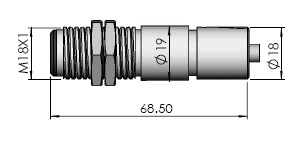

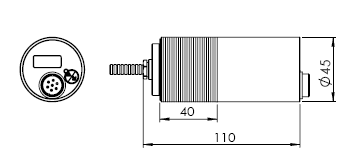

外形尺寸
尺寸图
接线
用户电缆接线
| 针脚 | 线色 | 功能 |
|---|---|---|
| 1 | 红 | 电源 + |
| 2 | 灰 | 继电器 |
| 4 | 白 | 继电器 |
| 5 | 黄 | 电流输出 + |
| 6 | 棕 | 电流输出 − |
| 7 | 黑 | 电源 − |
| — | 透明 | 屏蔽 |
用户电缆标配 2.5 m。
典型应用
HG 测温仪的应用场合
探头处温度高
测量点过热、电子部件难以承受的场合——传感头可耐 125 °C 环境温度。
强电磁干扰
有电磁干扰的现场；4–20 mA 适合长距离与强干扰环境。
难以接近或移动的目标
难以接近或正在移动的目标。
FAQ
常见问题
为什么用光纤测温仪？
光纤把红外能量传到电子盒，可避免测量点高温和电磁干扰。
传感头能耐多高的温度？
传感头环境温度 −20–125 °C；电子盒 −10–65 °C。
温度超出量程时输出是什么？
低于量程：显示 ---L，输出 < 3.8 mA · 高于量程：显示 ---H，输出 21–23 mA
供货清单
标准供货内容
- 传感头（含光纤）
- 电子盒
- 用户电缆
配件
可选配件
- 传感头与电子盒安装件
