−40…2600 °C
LT / IE / IN / SI 量程
4–20 mA
模拟输出
10 ms
响应时间（IE / IN / SI）
2 级
瞄准激光
8–36 VDC
宽电压供电
主要特点
看得见的测量点
激光瞄准
2 级激光指示测量点；编号表 LT 为双激光；IE / IN / SI 可调焦。
LCD 与现场设置
可在传感器上设置发射率与信号处理功能。
四种光谱版本
8–14 µm（LT）、2.6 µm（IE）、1.6 µm（IN）和 1 µm（SI）。
坚固的不锈钢外壳
IP65（NEMA-4），M45×1.5 安装螺纹。
宽电压供电
8–36 VDC 供电；4–20 mA 输出；RS485 通过选配电缆实现。
工业线缆长度
编号表标准型号标配 5 m 线缆。
技术参数
型号与参数
现行编号表四种光谱版本，每种两档或以上量程。
| 型号 | LT | IE | IN | SI |
|---|---|---|---|---|
| 光谱范围 | 8–14 µm | 2.6 µm | 1.6 µm | 1 µm |
| 测温范围（°C） | −40–600 −25–800 | 50–500 80–800 150–1100 | 200–800 240–1400 300–1800 500–2500 | 600–2000 700–2600 |
| 瞄准 / 调焦 | 双激光，固定焦距 | 激光，可调焦 | 激光，可调焦 | 激光，可调焦 |
| 输出 | 4–20 mA | 4–20 mA | 4–20 mA | 4–20 mA |
| 线缆 | 标配 5 m（编号表型号） | 标配 5 m（编号表型号） | 标配 5 m（编号表型号） | 标配 5 m（编号表型号） |
左右滑动可查看全部型号 →
量程与输出取自现行常用标准产品编号表；双激光 LT 与激光可调焦 IE / IN / SI 描述与编号表一致。下列距离系数与精度取自 HL 系列手册中无冲突的部分。
测量性能
| 距离系数（典型） | 约 70:1（LT）至约 200:1（部分 IN / SI）— 按具体型号确认 |
|---|---|
| 响应时间（典型） | 100 ms（LT）；10 ms（IE / IN / SI） |
| 系统精度（典型） | ±1% 或 ±2 °C 量级（具体限值见手册） |
| 发射率 | 0.100–1.099，通过按键设置 |
| 激光 | 2 级瞄准激光；约 5 分钟后自动关闭 |
| 显示 | 机身 LCD 显示 |
电气参数
| 供电电源 | 8–36 VDC |
|---|---|
| 模拟输出 | 4–20 mA |
| 数字输出 | RS485，需选配通讯电缆 |
| 超量程信号 | 低于量程：显示 ---L，输出 < 3.8 mA · 高于量程：显示 ---H，输出 21–23 mA |
环境与机械参数
| 防护等级 | IP65（NEMA-4） |
|---|---|
| 工作环境温度 | 0–60 °C |
| 存储温度 | −20–85 °C |
| 相对湿度 | 10–95%，无冷凝 |
| 外壳 | 不锈钢；M45×1.5 安装螺纹 |
| 重量 | ≈ 390 g |

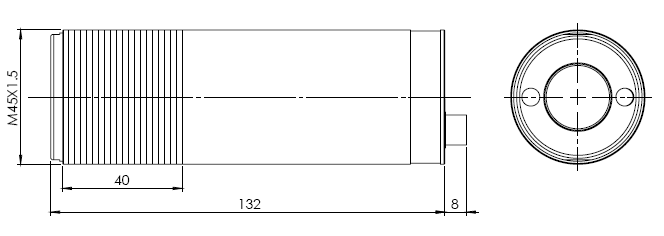

外形尺寸
尺寸图
接线
电缆与接线
标准电缆，5 芯
| 针脚 | 线色 | 功能 |
|---|---|---|
| 1 | 蓝 | 输出 − |
| 2 | 黄 | 输出 + |
| 3 | — | 激光外触发 |
| 4 | 红 | 电源 + |
| 5 | 黑 | 电源 − |
| 壳体 | 透明 | 屏蔽 |
选件
- 激光外触发电缆（定制）
- RS485 通讯电缆（定制）
- 部分 LT 光学可选近焦透镜
典型应用
HL 测温仪的应用场合
小目标
需要精确定点测量的小目标，以及难以接近或移动的目标。
流程工业
印刷、造纸、层压、干燥、食品加工、纺织和制药。
冶金、窑炉与玻璃
冶金、窑炉、平板玻璃、耐火材料和加热炉。
FAQ
常见问题
激光瞄准怎么用？
用按键（或外触发电缆）开关 2 级激光。请勿对准眼睛或高反射表面。
IE、IN、SI 怎么调焦？
打开瞄准激光，松开锁紧环，转动调焦组使激光光斑最小、最清晰，然后重新锁紧。
温度超出量程时输出是什么？
低于量程：显示 ---L，输出 < 3.8 mA · 高于量程：显示 ---H，输出 21–23 mA
被测目标需要多大？
被测目标应大于测量光斑，尤其是目标或传感器可能晃动的场合。在焦点处，光斑直径 ≈ 测量距离 ÷ 距离系数（请按具体型号确认距离系数）。
供货清单
标准供货内容
- HL 传感器
- 安装螺母与支架
- 电缆（编号表型号 5 m）
配件
可选配件
- 激光外触发电缆（定制）
- RS485 通讯电缆（定制）
- 近焦透镜（部分 LT 光学）
