0…1700 °C
标准量程（分段）
最高 150:1
距离系数
10 ms
响应时间（1.6 / 1 µm）
IP65
NEMA-4 传感头
4–20 mA
两线制，12–24 VDC
主要特点
两线接入，高精度测量
两线制，安装简单
4–20 mA 两线制回路，12–24 VDC 供电。
坚固耐用的传感头
传感头符合 IP65（NEMA-4）。
高距离系数
8–14 µm 为 55:1，1.6 µm 和 1 µm 为 150:1。
测温范围宽
标准分段量程 0 °C 至 1700 °C。
发射率可调
发射率可在仪器上调节。
三种波长
8–14 µm、1.6 µm 和 1 µm，分别适用于低温、中温和高温目标。
技术参数
型号与参数
三种波长与标准测温范围。
| 型号 | LT | IN | SI |
|---|---|---|---|
| 波长 | 8–14 µm | 1.6 µm | 1 µm |
| 测温范围（°C） | 0–300 0–500 100–800 | 400–1200 | 700–1700 |
| 距离系数（D:S） | 55:1 | 150:1 | 150:1 |
| 响应时间 | 150 ms | 10 ms | 10 ms |
HX 仍在售；下列量程与光学取自系列规格书（未列入本次常用编号样例表）。订货时请确认具体型号。
测量性能
| 系统精度 | ±1% 或 ±2 °C，取较大值（环境温度 23 ±5 °C） |
|---|---|
| 重复性 | ±0.5% 或 ±1 °C，取较大值（环境温度 23 ±5 °C） |
| 发射率 | 可调（典型 0.10–1.09） |
电气参数
| 模拟输出 | 4–20 mA，两线制 |
|---|---|
| 最大回路电阻 | 750 Ω（24 VDC 时） |
| 供电电源 | 12–24 VDC |
环境与机械参数
| 防护等级 | IP65（NEMA-4） |
|---|---|
| 工作环境温度 | 0–60 °C |
| 存储温度 | −20–80 °C |
| 相对湿度 | 10–95%，无冷凝 |
| 外形尺寸 | Ø42 mm 级壳体；螺纹 1.5"-20UN-2A（见尺寸图） |

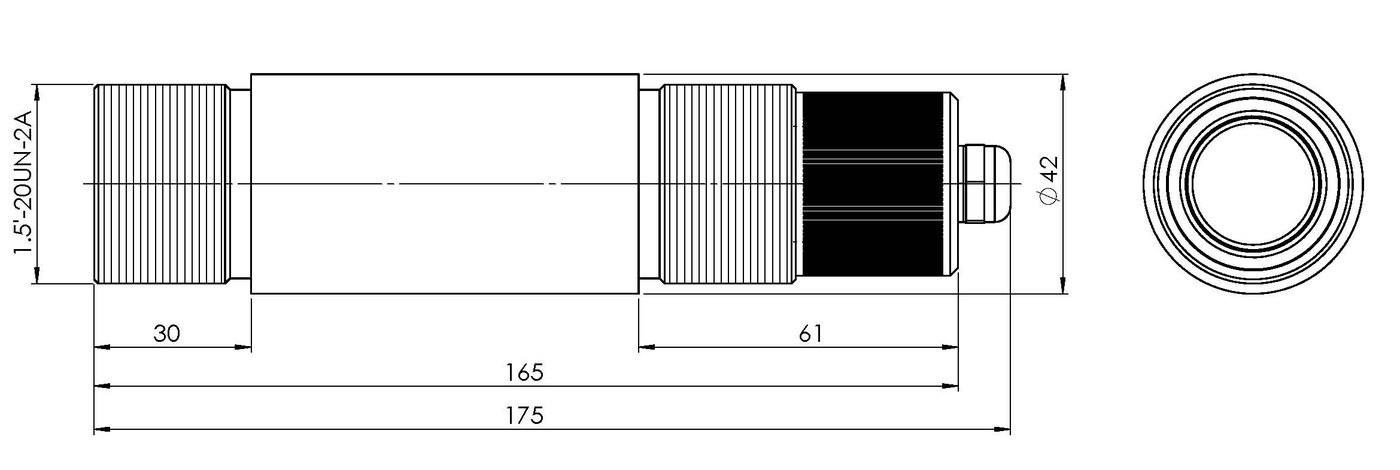

外形尺寸
尺寸图
典型应用
HX 测温仪的应用场合
印刷、造纸与干燥
印刷、造纸和干燥工艺。
食品、纺织与制药
食品加工、纺织和制药。
冶金、玻璃、陶瓷与窑炉
冶金、陶瓷、平板玻璃、耐火材料和窑炉。
FAQ
常见问题
HX 怎么接线？
HX 采用两线制 4–20 mA 回路，12–24 VDC 供电，24 VDC 时最大回路电阻典型为 750 Ω。
应该选哪种波长？
8–14 µm 用于较低量程；1.6 µm 约 400–1200 °C；1 µm 约 700–1700 °C。
被测目标需要多大？
被测目标应大于测量光斑，尤其是目标或传感器可能晃动的场合。在焦点处，光斑直径 ≈ 测量距离 ÷ 距离系数（例如 55:1，适用于较远工作距离）。
供货清单
标准供货内容
- HX 传感器
- 安装件
配件
可选配件
- 安装支架
